产品描述
产品创新点：

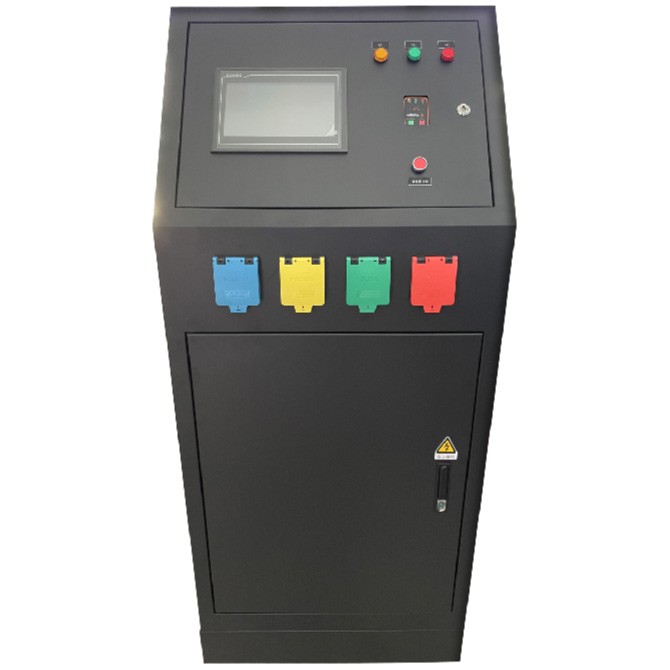

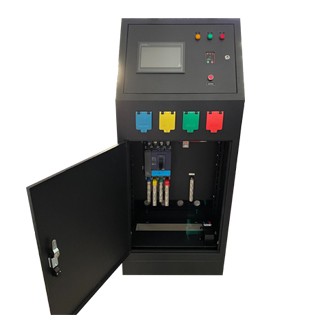

‘’快速接驳器‘’采用整体模块化设计，可安装于变电站低压交流电源系统室内外，是发电机进线的输入单元。
由接入插座、相序检测装置与温湿度检测装置构成，模块背面为输出铜排与发电机进线箱或切换箱上层断
路器开关相连。
相序检测功能
其工作原理是：发电机输入三相电源序与转换开关三相端子对应连接，当输入电源相序与转换开关端子相
序一致时，开关常闭触头保持闭合状态，控制回路正常工作；当输入电源相序与转换开关端子相序不一致
或是缺相时，转换开关常闭触头断开，控制回路处于开路状态，发电机电源无法接入，从而实现自动判相
以及相序保护功能。
电量监测系统功能
专为交流电源头柜的电能管理而设计。具有可靠性高、针对性强、管理功能完善、界面直观等优点。特别
适合各种智能配电管理、快速接驳器电源管理。可测量电压、电流、频率、电能、功率、功率因数，还可
测量无功功率、实在功率、无功电能等参数，同时提供各电压电流3-31次谐波分量以供参考。具备开关状
态、跳闸告警、防雷器告警、防雷开关状态监测功能。具备机柜温湿度、开关温度监测功能。并计算电流
（功率）阶段需量、各开关额定值和负载率，存储各通道电度值并提供阶段耗能查询、实时告警和历史告
警可供查询。系统采用模块式设计，不同功能需求选配不同的组合，大大降低使用成本。
快速接驳口
采用插头与插座对接设计，其中接入插座安装于‘’快速接驳器‘’内，可与发电车应急电源侧线缆插头快速对
接。相对于传统发电车应急电源接入装置接入口有如下创新点：
（1）A、B、C相，以及N、PE线插孔不对称设计，发电机电源进线插头与发电机接入插座中的插孔只有唯
一的正确对接方向，其他方向将无法插入，可防止误操作将插头错相插入，发生故障；
（2）插座外观采用半椭圆设计，使操作人员连接操作时可直观判断插座方向，能够快速准确完成对接；
（3）在发电机接入插座插孔内设计有双重触头，可起到增加接触面积，提高可靠性的作用。由于发电机电
源进线插头采用的是铜质圆柱形插针，在插座部分铜管插孔内壁增加一组弹性接触面，可产生冗余2倍的载
流量，使插座接触插头插针时的接触电阻减少，可靠性显著提高。
